1. Inleiding voor 30-120 t/h Ketenplaatboxvoeder voor het bereiden van klei gebakken bakstenen of voor de bouw en mijnbouw
30-120 t/h De ketenplaatboxvoermachine voor het bereiden van met klei bewerkte bakstenen is redelijk van structuur, stabiel in werking, met een laag falen en gemakkelijk te gebruiken en te onderhouden.
De 30-120 t/h ketenplaatboxvoeder voor het bereiden van klei gebakken bakstenen wordt veel gebruikt in de mijnbouw, bouwmaterialen, metallurgie en andere industrieën om uniforme voeding en batchering te bereiken,en kan ook worden gebruikt bij andere gelegenheden waarbij soortgelijke scherpe blokmateriaal gelijkmatig wordt gevoed.
2. Verklaring voor model 30-120 t/h Ketenplaatboxvoeder voor het bereiden van klei gebakken bakstenen
TCNL - verwijst naar de ketenplaatboxvoermachine van de TCNL-serie;
1045-- de middelste afstand tussen de aandrijving en de spanningspaneel bedraagt 4500 mm;
3. Specificaties voor een ketenplaatboxvoermachine van 30 tot 120 t/h voor de bereiding van met klei bewerkte bakstenen
a. Productiecapaciteit 10-50 m3/h
b. Centrale afstand tussen de rijschijven
en spanningsband 4,500 mm
c. Kettingvervoertraject middenafstand 1,175 mm
d. Gewicht 6.2T
e. Afmetingen 6,015×2,500×1,750 mm
f. Kracht 4+4 kW
Facultatief
a. Keuze van de transmissierichting: rechtsaandrijving/linksaandrijving;
4. Structurele kenmerken voor 30-120 t/h Ketenplaatboxvoeder voor het bereiden van klei gebakken bakstenen
De plaatvoeder bestaat voornamelijk uit de volgende componenten:
Transmissie: elektromotor, reducer, aandrijfas, aangedreven as, tandwiel, ketenplaat.
Andere apparaten: silopoort, schraper, voedingssysteem, rek, silo, bewaker.
5. Werkingsbeginsel voor 30-120 t/h Ketenplaatboxvoeder voor het bereiden van klei gebakken bakstenen
Het vermogen van de plaatvoeder wordt aangedreven door de motor van het transmissieapparaat en na vertraging door de reducer wordt het vermogen overgedragen aan de aandrijfas.
Op dat moment draaien de twee op de aandrijfas gemonteerde tandwielen met de aandrijfas.
Bovendien bewegen de twee kettingen die met de kop- en staartwielen verbonden zijn, zich ook met de rotatie van de aandrijfswiel en het staartwiel naar voren,en de kettingplaat is op de ketting geïnstalleerd om synchroon met de ketting te bewegen.

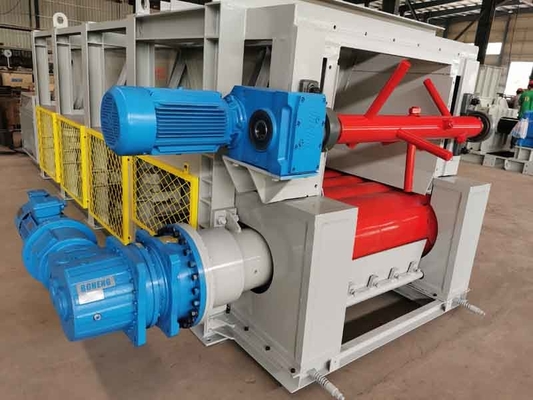

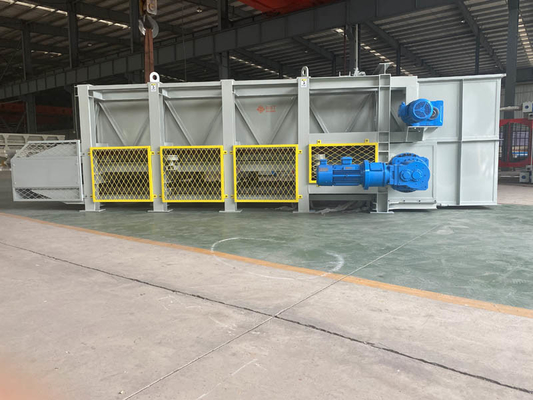

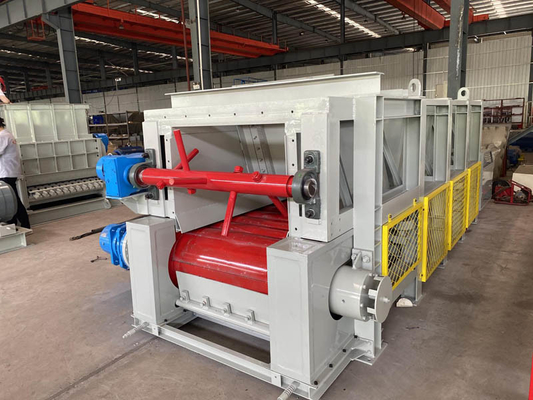

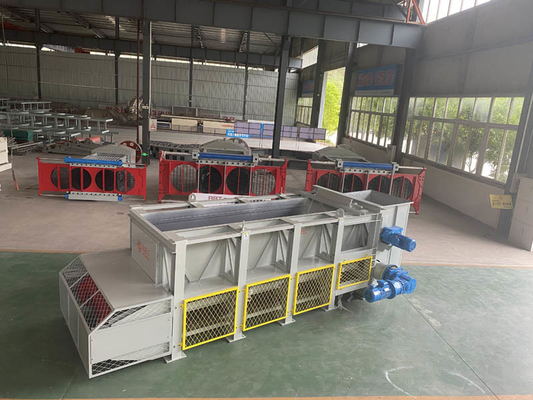

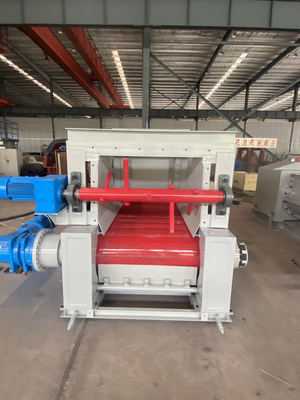

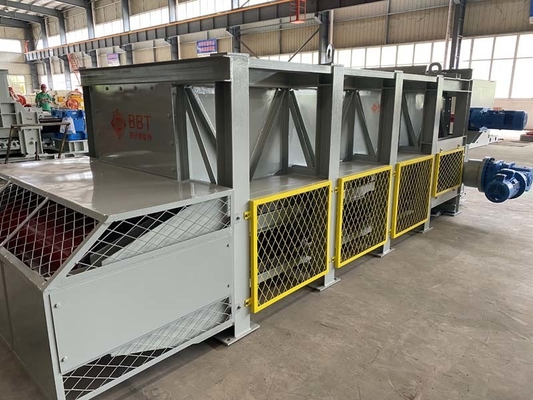

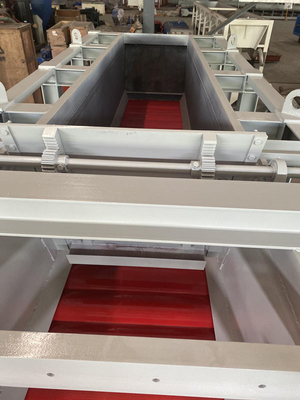

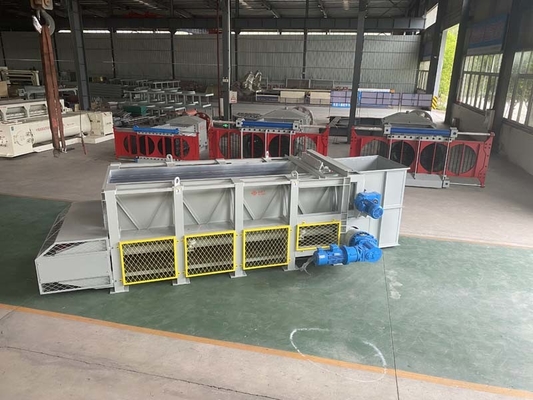

6. andere foto's en onderdelen voor ketenplaatvoeder voor het bereiden van bakstenen van 30 t/h
