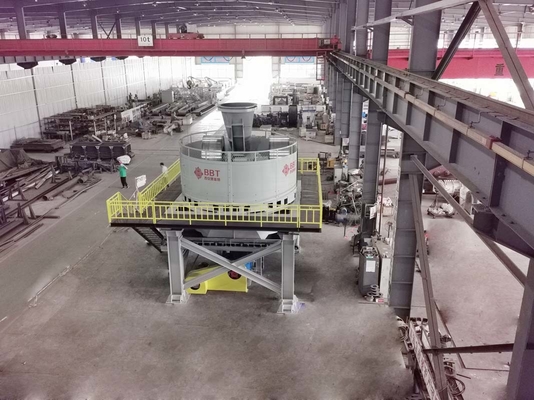

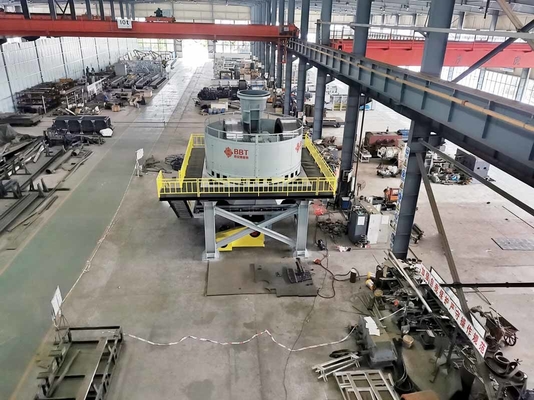

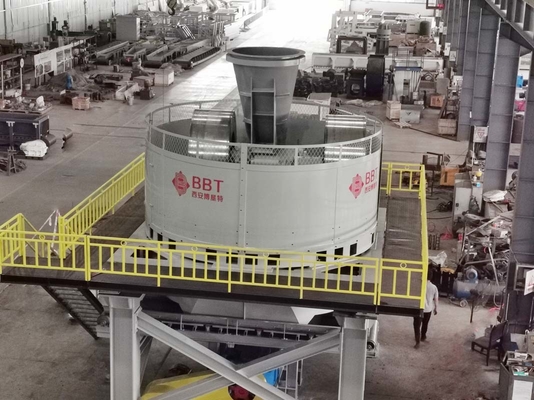

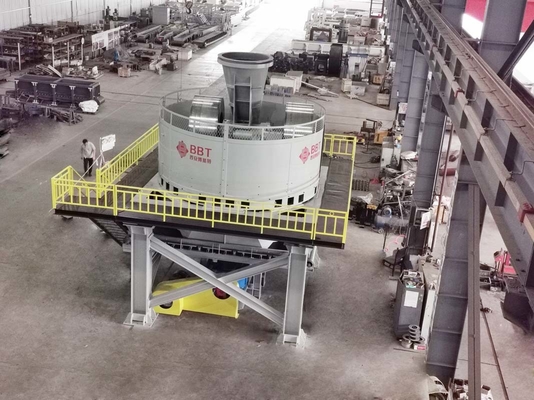

Nieuwe aangepaste Wet Pan Mill gewicht van 65200 kg voor de kleibaksteenproductielijn
Wet Pan Mill
Wet pan mill is een nieuw product dat door ons bedrijf is ontwikkeld op basis van het absorberen van de geavanceerde ervaring van vergelijkbare producten in het buitenland, en het neemt een leidende positie in onder vergelijkbare producten in China. De machine is redelijk van structuur, stabiel in werking, heeft een laag uitvalpercentage en is gemakkelijk te gebruiken en te onderhouden. Het wordt voornamelijk gebruikt voor de behandeling van grondstoffen in het productieproces van gesinterde bakstenen met steenkoolafval, vliegas, schalie, klei en slib als belangrijkste grondstoffen. Het heeft de functies van breken, malen, kneden en mengen. Nadat de grondstoffen door deze machine zijn gemalen en verwerkt, kunnen de uitgebreide technologische eigenschappen van de grondstoffen aanzienlijk worden verbeterd en kunnen hoogwaardigere gesinterde producten worden geproduceerd.
Belangrijkste onderdelen
Zeefplaat
De grondstof voor de zeefplaat is hoog mangaanstaal, moduleontwerp, slijtvast en kan ook gemakkelijk met nieuwe reserveonderdelen worden verwijderd.

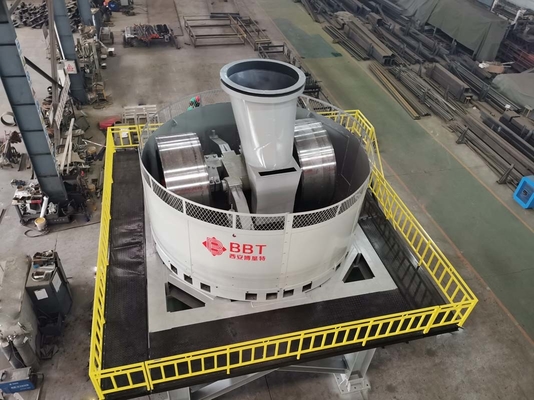

Molens
De rol neemt een structuur aan waarbij de rolhuid gescheiden is van de naaf, die als geheel is verbonden door een wigvormige spie; het is handig om de huid te vervangen wanneer dat nodig is.
Rolhuid
De dikte van de rolhuid is 150 mm, gemaakt van hoog-mangaan-chroomlegeringstaal, dat zeer sterk en slijtvast is
Pan
Het is de roosterstructuur die is gelast door staalwol, die sterker is en een enorme impact kan weerstaan.

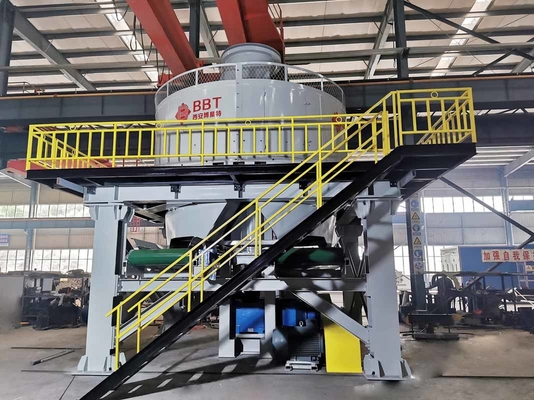

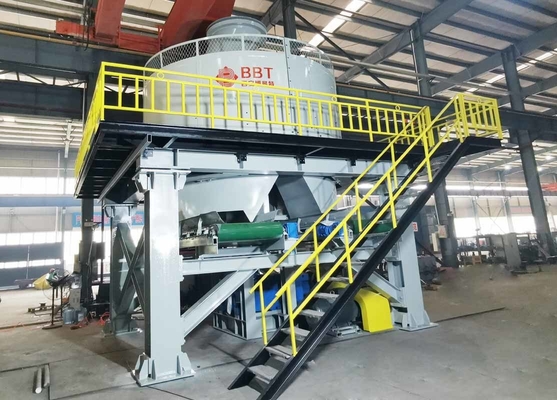

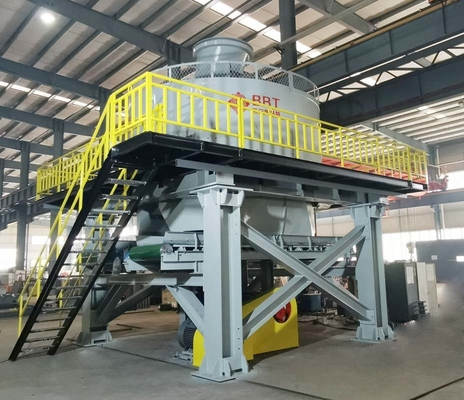

Structuurondersteuning
Er zit een polyurethaan schokabsorberende pad tussen het platform en de reductiemotor, die wordt gebruikt om de impactkracht en trillingen van de apparatuur tijdens het gebruik te absorberen.
Opmerking: Structuurondersteuning en onderhoudsplatform zijn optioneel en
klanten kunnen lokaal lassen.
Hoofdas
De hoofdas is gemaakt van gesmede legeringstaal en is warmtebehandeld, wat een hoge sterkte heeft;
Vermoeiingsweerstand en kan grote radiale excentrische krachten weerstaan.
Motor & reductiemotor
Een koppelbegrenzer en hydraulische koppeling worden gebruikt voor de krachtoverbrenging tussen de hoofdmotormotor en de ingaande as van de reductiemotor, die de reductiemotor en de motor effectief beschermen tegen de impact op de mechanische onderdelen bij het werken op volle belasting; de hoofdreductiemotor is uitgerust met een geforceerd smeersysteem en een koelventilator.
Technische parameters
| Nr. |
Item |
TWPM185 |
TWPM200 |
| 1 |
Rolgrootte |
1850*700mm diameter*breedte |
2000*900mm diameter*breedte |
| 2 |
Draaisnelheid voor hoofdas |
≥13 rpm |
≥13 rpm |
| 3 |
Vermogen |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Effectieve diameter van rollen |
1850mm |
2000mm |
| 5 |
Draaisnelheid |
≥29rpm |
≥29rpm |
| 6 |
Diameter voor zeefgat |
Aangepaste constructie |
Aangepaste constructie |
| 7 |
Productiecapaciteit |
40-50 m³/u |
60-90 m³/u |
| 8 |
Totaal gewicht van de apparatuur |
65200 kg |
70000 kg |
| 9 |
Afmetingen |
5300*4600*6500mm |
6700*6500*6700mm |
