TWPM200 Natte panmolen Minerale verwerkingsapparatuur in baksteenproductielijn

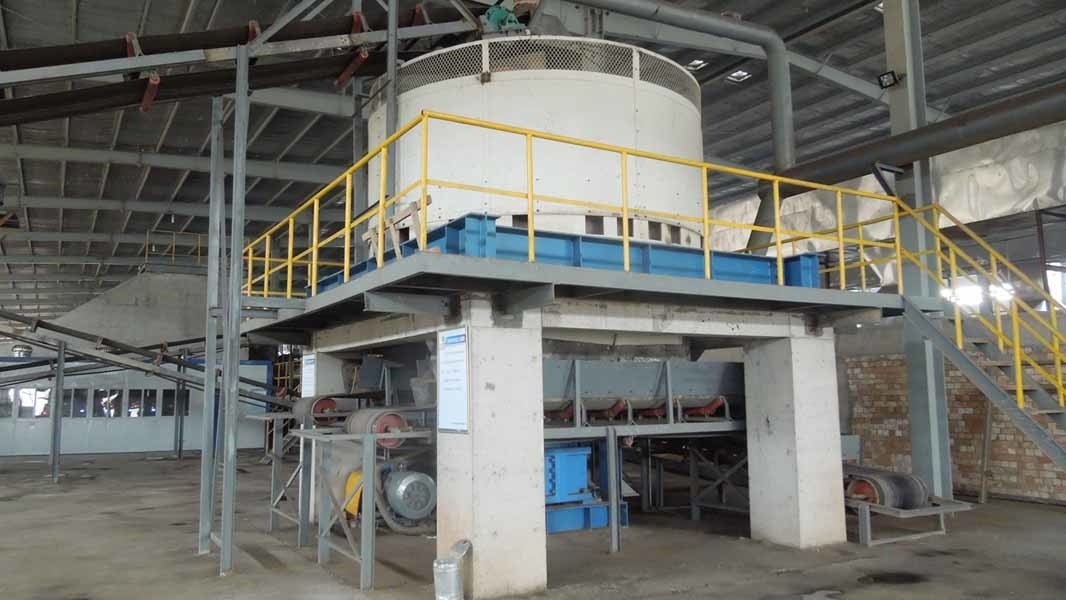

Natte Panmolen
Het wordt gebruikt in de grondstofvoorbereidingssectie van de baksteenproductielijn om verschillende materialen volledig te mengen, te vermalen en te malen.
De rol heeft de structuur waarbij de rol gescheiden is van de naaf en als geheel is verbonden door de spie, wat handig is voor het vervangen van de rol;
De rolhuid is gemaakt van hoogwaardig mangaan-chroomlegeringstaal, met een hoge sterkte en slijtvastheid, de dikte is tot 150 mm en de levensduur is lang;
De hoofdas is gemaakt van gesmede legeringstaal en is warmtebehandeld, met een hoge sterkte, vermoeiingsbestendigheid en kan een grote radiale excentrische kracht weerstaan;
De koppelbegrenzende hydraulische koppeling wordt gebruikt voor de krachtoverbrenging tussen de hoofdmotor en de ingaande as van de reductiekast, die de reductiekast en de motor effectief kan beschermen en de impact op de mechanische onderdelen kan voorkomen bij het starten met volle belasting; de hoofdreductiekast is uitgerust met een geforceerd smeersysteem en een koelventilator.
Belangrijkste onderdelen
Zeefplaat
Grondstof voor de zeefplaat is hoogwaardig mangaanstaal, moduleontwerp, slijtvast en kan ook gemakkelijk met een nieuw reserveonderdeel worden verwijderd.

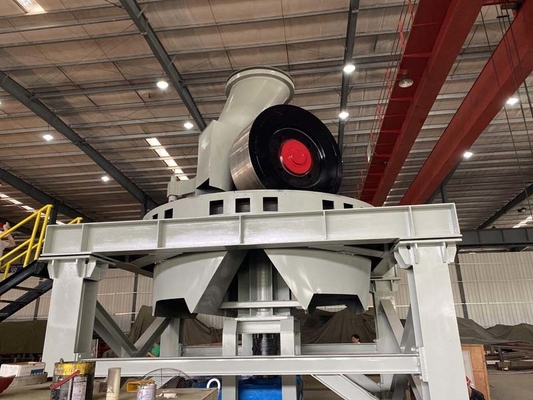

Molens
De rol heeft een structuur waarbij de rolhuid gescheiden is van de naaf, die als geheel is verbonden door een spie; het is handig om de huid te vervangen wanneer dat nodig is.
Rolhuid
De dikte van de rolhuid is 150 mm, gemaakt van hoogwaardig mangaan-chroomlegeringstaal, dat zeer sterk en slijtvast is
Pan
Het is de roosterstructuur die is gelast door staalwol, die sterker is en een enorme impact kan weerstaan.

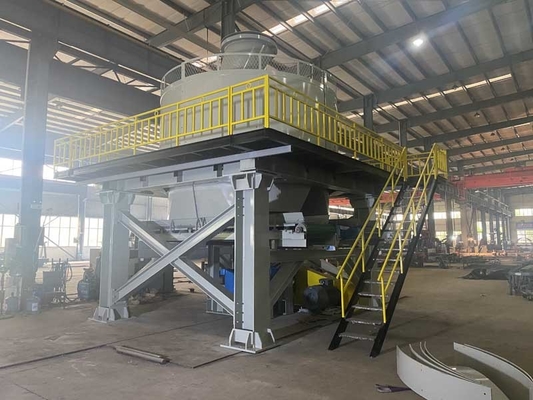

Structuurondersteuning
Er zit een polyurethaan schokabsorberende pad tussen het platform en de reductiekast, die wordt gebruikt om de impactkracht en trillingen van de apparatuur tijdens het gebruik te absorberen.
Opmerking: Structuurondersteuning en onderhoudsplatform zijn optioneel en
klanten kunnen lokaal lassen.
Hoofdas
De hoofdas is gemaakt van gesmede legeringstaal en is warmtebehandeld, wat een hoge sterkte heeft;
Vermoeiingsbestendigheid en kan grote radiale excentrische krachten weerstaan.
Motor & reductiekast
Een koppelbegrenzende en hydraulische koppeling wordt gebruikt voor de krachtoverbrenging tussen de hoofdmotor en de ingaande as van de reductiekast, die de reductiekast en de motor effectief beschermt tegen de impact op de mechanische onderdelen bij het werken met volle belasting; de hoofdreductiekast is uitgerust met een geforceerd smeersysteem en een koelventilator.
Technische parameters
| Nr. |
Item |
TWPM185 |
TWPM200 |
| 1 |
Rolgrootte |
1850*700mm diameter*breedte |
2000*900mm diameter*breedte |
| 2 |
Rotatiesnelheid voor hoofdas |
≥13 tpm |
≥13 tpm |
| 3 |
Vermogen |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Effectieve diameter van rollen |
1850mm |
2000mm |
| 5 |
Draaisnelheid |
≥29 tpm |
≥29 tpm |
| 6 |
Diameter voor zeefgat |
Aangepaste constructie |
Aangepaste constructie |
| 7 |
Productiecapaciteit |
40-50 m³/u |
60-90 m³/u |
| 8 |
Totaal gewicht van de apparatuur |
65200 kg |
70000 kg |
| 9 |
Afmetingen |
5300*4600*6500mm |
6700*6500*6700mm |
