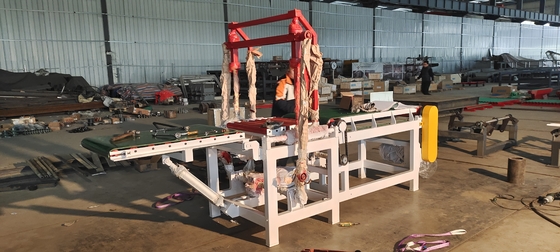

Volledig automatische platte transportband klei stenen snijmachine voor vaste en holle blokken

systeem voor het snijden van holle kleiblokken met apparatuur voor het snijden van massieve bakstenen

Samenstelling, schets en werkingsprincipe

(1) De snijmachine voor groene bakstenen (hierna te noemen snijmachine) bestaat voornamelijk uit drie delen: een verticaal snijapparaat met kruk-drijfstang, een platte transportband en een staaldraadreinigingsapparaat.

Het verticale snijapparaat met kruk-drijfstang bestaat voornamelijk uit een tandwielmotor, kruk, drijfstang, staaldraadhefapparaat en staaldraadspansysteem.

De platte transportband bestaat voornamelijk uit een tandwielmotor, frame, platte band en spansysteem. Na ontvangst van de modderstrip en het passeren van de foto-elektrische positionering, snijdt het kruk-drijfstangmechanisme de modderstrips verticaal in groene bakstenen met de vereiste specificatie.

(2) Schets van de snijmachine (zie bijgevoegde tekening)

(3) Werkingsprincipe

Nadat de platte transportband in de machine de modderstrips naar de aangewezen positie heeft getransporteerd, stopt de transportband met draaien. Na ontvangst van het signaal dat de modderstrips op hun plaats zijn, snijdt het kruk-drijfstangmechanisme de modderstrips verticaal in de groene baksteen met de vereiste specificatie. De groene bakstenen worden vervolgens overgebracht naar de programmeertafel voor groepering en laden, waarna het mechanisme wordt gereset en de volgende cyclus ingaat. Tijdens het werkproces heeft het staaldraadspansysteem een automatische alarmfunctie voor draadbreuk.

Technische parameters:

1. Maximale snijfrequentie: 16 keer/min;
2. Maximale lengte modderstrip: 2,1 meter;
3. Maximale snijhoogte: 300 mm;
4. Maximale snijbreedte: 600 mm;
