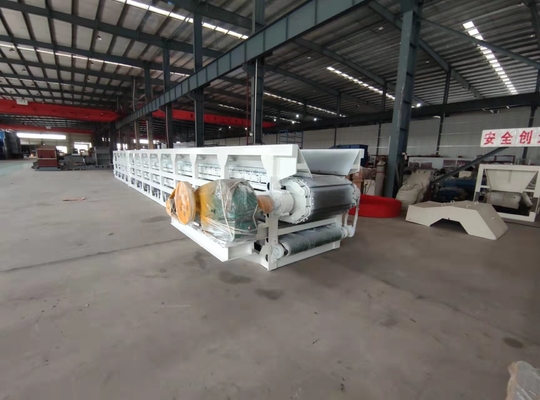

6015×2500×1750 mm TCNL Model Brick Box Feeder Machine met 1175 mm Chain Travel Track Center Distance

TCNL-model bakstenenboxvoedermachine

TCNL-model Keten stalen doosvoeder

TCNL4.5/1000 platenvoerder is een nieuw product ontwikkeld door ons bedrijf op basis van het absorberen van de geavanceerde ervaring van vergelijkbare producten in het buitenland,en een leidende positie inneemt onder vergelijkbare producten in ChinaDe machine is redelijk in structuur, stabiel in werking, laag in het falen van het percentage, en gemakkelijk te gebruiken en onderhouden.de metallurgie en andere industrieën om een uniforme voeding en batchering te bereiken, en kan ook worden gebruikt bij andere gelegenheden waarbij soortgelijke scherpe blokmateriaal gelijkmatig wordt gevoerd.

met een vermogen van niet meer dan 50 Wprestaties

Productiecapaciteit: 10-50 m3/h

Centrale afstand tussen de aandrijving en de spanningsband: 4500 mm

Verplaatsingslijn van de band: 1175 mm

Gewicht: 6200 kg

Afmetingen: 6015*2500*1750 mm

Vermogen: 4 kW

Facultatief

1. Selectie van de transmissierichting: rechtsaandrijving/linksaandrijving;

2. of het is uitgerust met een modderstok.

Werkingsbeginsel en structurele kenmerken van de kleibakvoermachine

Het vermogen van de plaatvoeder wordt aangedreven door de motor van het transmissieapparaat en na vertraging door de reducer wordt het vermogen overgedragen aan de aandrijfas.de twee op de aandrijfas gemonteerde tandwielen draaien met de aandrijfasBovendien bewegen de twee ketens die met de kop- en staartwielen verbonden zijn, zich ook met de rotatie van de aandrijfswiel en van het staartwiel naar voren.en de kettingplaat is op de ketting geïnstalleerd om synchroon met de ketting te bewegen.

Met de beweging van de ketting voltooit de kettingplaat ook het proces van het transport van het materiaal.

De poort kan handmatig worden verhoogd en verlaagd om de hoeveelheid vrijgekomen materiaal te controleren, de schraper aan de onderkant kan de grondstoffen die vastzitten op de ketenplaat schoonmaken,en de modderstok wordt aangedreven door de motor en vertraagd door de reducer om het materiaal meer gelijkmatig en soepel te laten lopen.

Structurele kenmerken van de doosvoerder

De plaatvoeder bestaat voornamelijk uit de volgende componenten:

Transmissie: elektromotor, reducer, aandrijfas, aangedreven as, tandwiel, ketenplaat.

Andere apparaten: silopoort, schraper, modderstok, rek, silo, bewaker.

Technische parameters van de bakstenenboxvoermachine:
