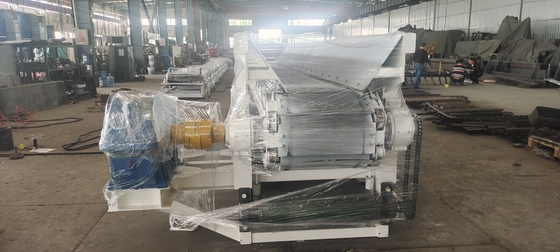

Grote capaciteit TCNL klei materialen bakstenen doos voedingsmachine met 1175 mm keten Travel Track Centrum afstand

TCNL model bakstenen box feeder machine

TCNL model Ketting stalen type box feeder

TCNL4.5/1000 plaatfeeder is een nieuw product ontwikkeld door ons bedrijf op basis van het absorberen van de geavanceerde ervaring van vergelijkbare producten in het buitenland, en het neemt een leidende positie in onder vergelijkbare producten in China. De machine is redelijk van structuur, stabiel in werking, laag in uitvalpercentage en gemakkelijk te gebruiken en te onderhouden. Dit product wordt veel gebruikt in de mijnbouw, bouwmaterialen, metallurgie en andere industrieën om uniforme voeding en dosering te bereiken, en kan ook worden gebruikt in andere gevallen waar vergelijkbare scherpe blokmaterialen uniform worden gevoed.

Bakstenen box feeder van main prestaties

Productiecapaciteit: 10-50 m3/u

Hart-op-hart afstand tussen het aandrijf- en spantandwiel: 4500 mm

Middenafstand van de kettingbaan: 1175 mm

Gewicht: 6200 kg

Afmetingen: 6015*2500*1750 mm

Vermogen: 4kw

Optioneel

1. Transmissierichtingsselectie: rechts aandrijving/links aandrijving;

2. Of het is uitgerust met een modderstok.

Werkingsprincipe en structurele kenmerken van bakstenen box feeding machines

De kracht van de plaatfeeder wordt aangedreven door de motor van het transmissieapparaat, en na te zijn vertraagd door de reductiemotor, wordt de kracht overgebracht naar de aandrijfas. Op dat moment draaien de twee tandwielen die op de aandrijfas zijn gemonteerd met de aandrijfas. Bovendien bewegen de twee kettingen die in elkaar grijpen met de kop- en staarttandwielen ook naar voren met de rotatie van het aandrijftandwiel en het achterwiel, en de kettingplaat is op de ketting geïnstalleerd om synchroon met de ketting te bewegen.

De functie van de kettingplaat is om het volledige gewicht van het materiaal te dragen. Met de beweging van de ketting voltooit de kettingplaat ook het proces van het transporteren van het materiaal.

De poort kan handmatig worden opgetild en neergelaten om de hoeveelheid afgevoerd materiaal te regelen, de schraper aan de onderkant kan de grondstoffen reinigen die op de kettingplaat zijn vastgeplakt, en de modderstok wordt aangedreven door de motor en vertraagd door de reductiemotor om het materiaal gelijkmatiger en soepeler te laten lopen.

Structurele kenmerken van de box feeder

De plaatfeeder bestaat voornamelijk uit de volgende componenten:

Transmissiesysteem: elektromotor, reductiemotor, aandrijfas, aangedreven as, tandwiel, kettingplaat.

Andere apparaten: silo poort, schraper, modderstok, rek, silo, bescherming.

Technische parameters van de bakstenen box feeder machine:
