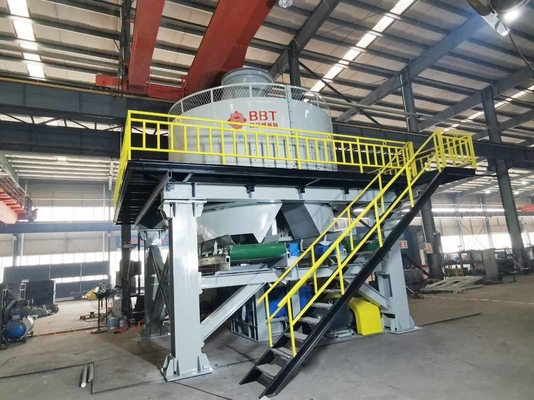

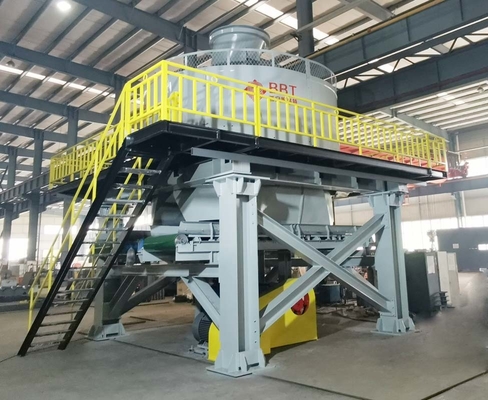

Wet Pan Mill
Het wordt voornamelijk gebruikt om klei, klinkers, silica, enz. te vergruizen.
Grondstof van gemiddelde hardheid wordt vergruisd tot fijne korrels die bijna bolvormig zijn en geen scherpe randen hebben.
Het kan ook worden gebruikt bij de voorbereiding van grondstoffen in een baksteenproductielijn, die verschillende materialen volledig kan mengen, vergruizen en malen.
De structuur van de natte panmolen is eenvoudig, waardoor het onderhoud gemakkelijk is.
Er zijn geen strenge eisen met betrekking tot de grootte van het invoermateriaal.
Het is zwaar met een redelijke structuur, dus wanneer de apparatuur in bedrijf is, is deze veiliger, stabieler en schokbestendiger.
Belangrijkste onderdelen
Zeefplaat
Grondstof voor de zeefplaat is hoog mangaanstaal, moduleontwerp, slijtvast en kan ook gemakkelijk met een nieuw reserveonderdeel worden verwijderd.
Molens
De rol neemt een structuur aan waarbij de rolhuid gescheiden is van de naaf, die als geheel is verbonden door een wigvormige spie; het is handig om de huid te vervangen wanneer dat nodig is.
Rolhuid
De dikte van de rolhuid is 150 mm, gemaakt van hoog-mangaan-chroomlegeringstaal, dat zeer sterk en slijtvast is
Pan
Het is de roosterstructuur die is gelast door staalwol, die sterker is en een enorme impact kan weerstaan.
Structuurondersteuning
Er zit een polyurethaan schokabsorberende pad tussen het platform en de reductiemotor, die wordt gebruikt om de impactkracht en trillingen van de apparatuur tijdens bedrijf te absorberen.
Opmerking: Structuurondersteuning en onderhoudsplatform zijn optioneel en
klanten kunnen lokaal lassen.
Hoofdas
De hoofdas is gemaakt van gesmede legeringstaal en is warmtebehandeld, wat een hoge sterkte heeft;
Vermoeiingsweerstand en kan grote radiale excentrische krachten weerstaan.
Motor & reductiemotor
Een koppelbegrenzer en hydraulische koppeling worden gebruikt voor de krachtoverbrenging tussen de hoofdmotor en de ingaande as van de reductiemotor, die de reductiemotor en de motor effectief beschermen tegen de impact op de mechanische onderdelen bij het werken op volle belasting; de hoofdreductiemotor is uitgerust met een geforceerd smeersysteem en een koelventilator.
Technische parameters
| Nr. |
Item |
TWPM185 |
TWPM200 |
| 1 |
Rolgrootte |
1850*700mm diameter*breedte |
2000*900mm diameter*breedte |
| 2 |
Draaisnelheid voor hoofdas |
≥13 rpm |
≥13 rpm |
| 3 |
Vermogen |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Effectieve diameter van rollen |
1850mm |
2000mm |
| 5 |
Draaisnelheid |
≥29rpm |
≥29rpm |
| 6 |
Diameter voor zeefgat |
Aangepaste constructie |
Aangepaste constructie |
| 7 |
Productiecapaciteit |
40-50 m³/h |
60-90 m³/h |
| 8 |
Totaal gewicht van de apparatuur |
65200 kg |
70000 kg |
| 9 |
Afmetingen |
5300*4600*6500mm |
6700*6500*6700mm |
