De Ventilator Koelventilator van Clay Brick Tunnel Kiln Equipment van het druksaldo

Drukbalans Klei Brick Tunnel Oven Apparatuur Rook onttrekkingsysteem Blower Koelventilator

Verschillende systemen in de tunneloven

De ovenconstructie is ontworpen als een platte plafondconstructie;

met een uitlaatsysteem voor rookontlading;

met koelsysteem onder de ovenwagen;

systeem voor het terugwinnen van afvalwarmte;

Drukbalansysteem.

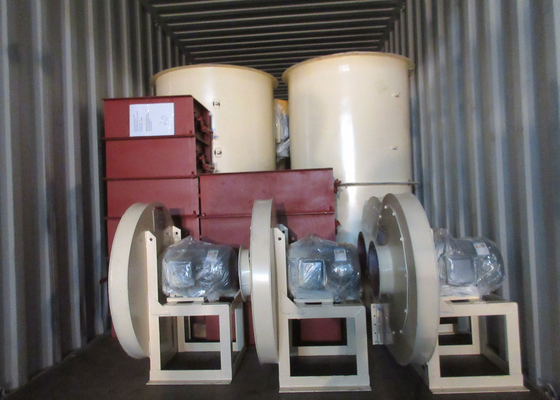

Multiple display van ventilator

De redelijke thermische parameters van de tunneloven worden door meerdere ventilatoren geregeld.

Snelkoelende luchtgordijn geproduceerd door de snelkoelende ventilator, die de tunneloven in 2 delen kan verdelen.

Zolang de warmteterugwinning van de tunneloven wordt gecombineerd met de koeltechnologie,de schone en droge warme lucht kan effectief worden teruggevonden die kan worden gebruikt als het droogmedium in de koelzone van de tunnel de oven.

Na berekeningen en testen in de praktijk, de warmte teruggewonnen door de koelzone die 40% van het totale warmteverbruik in de tunneloven kan vertegenwoordigen, die kan voldoen aan de behoeften van de droger

Energiebesparing, hoge efficiëntie, rookseparatie en rookloos drogen kunnen in de praktijk even waar zijn.

Rookafvoerventilator

Gelegen aan het hoofd van de oven.

Het kan ervoor zorgen dat de luchtstroom zich richting de ovenkop beweegt door waterdamp, uitlaatgassen en rookgassen in de voorverhitting van de tunneloven te verwijderen;De functie is om de oven de negatieve druk te laten bereiken tussen de voorverwarmingszone en de brandzone, en de luchtbeweging van de oven rechtstreeks te regelen.

Ventilator met snelle koeling

Het door de snelkoelventilator geproduceerde koelluchtgordijn sluit de omgekeerde luchtstroom van het isolatiegebied naar het koelgebied af.de aanpassing van het rookluchtsysteem soepeler te laten werken.

De snelle afkoeling verbetert de mechanische eigenschappen en het uiterlijk van de baksteen aanzienlijk;Warmte uitwisseld tussen snel koelende lucht en hete bakstenen/blokken genereerde vervolgens de warme lucht die gemakkelijker te herstellen is.

Na warmteherstelventilator

Het terugwinnen van de naverhitting van de hoge hete lucht en de lage hete lucht uit het koelgedeelte van de tunneloven.

Koelventilator onder de ovenwagen: balans van de druk tussen boven en onderkant van de ovenwagen, het koelt de ovenwagen door lucht te blazen naar de stalen structuur,en dan zal warmte-uitwisselde hete lucht stromen naar de oven kop en de oven staart.

Ventilator voor tegendruk

Aan het eind van de oven en blazen koude lucht om het afgewerkte af te koelen.
