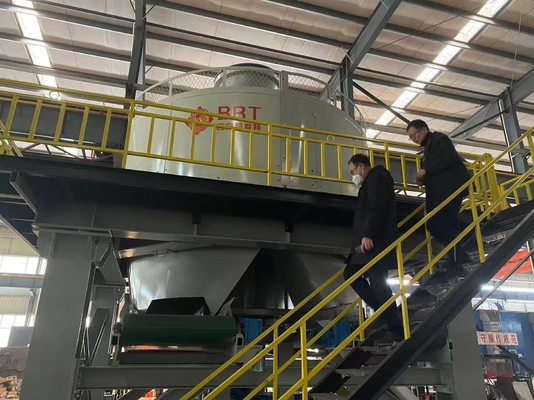

Brick Making Wet Grinding Mill 90 2.2 2.2 1.5kw Met 5300*4600*6500 mm Grootte

Klei baksteen natte panmolen/natte slijpmolen voor baksteenproductie

Natte panmolen is een nieuw product dat door ons bedrijf is ontwikkeld op basis van het absorberen van de geavanceerde ervaring van vergelijkbare producten in het buitenland, en het neemt een leidende positie in onder vergelijkbare producten in China. De machine heeft een redelijke structuur, stabiele werking, een lage uitvalfrequentie en is gemakkelijk te gebruiken en te onderhouden. Het wordt voornamelijk gebruikt voor de behandeling van grondstoffen in het productieproces van gesinterde bakstenen met steenkoolgangue, vliegas, schalie, klei en slib als belangrijkste grondstoffen. Het heeft de functies van breken, malen, kneden en mengen. Nadat de grondstoffen door deze machine zijn gemalen en verwerkt, kunnen de uitgebreide technologische eigenschappen van de grondstoffen aanzienlijk worden verbeterd en kunnen hoogwaardigere gesinterde producten worden geproduceerd.

Natte panmolen specificaties TWPM-185:

Effectieve diameter van de rollen 1.850 mm

TWPM serie natte panmolen

Werkingsprincipe en structurele kenmerken

Werkingsprincipe

De elektromotor levert de aandrijfkracht en de elektromotor drijft de hydraulische koppeling aan om de onbelaste en stabiele start van de elektromotor te realiseren. De kracht wordt via de poelie naar de reductiekast overgebracht en de reductiekast drijft de hoofdas aan om te draaien via

de koppeling. De hoofdas en de ophangzitting zijn verbonden door een expansiemof en de koppeloverdracht wordt gerealiseerd door de wrijving tussen de expansiemof, de hoofdas en de ophangzitting. Het voordeel is dat het gemakkelijk te installeren en te demonteren is, en dat het overbelastingsbeveiliging voor de hoofdas kan realiseren en schade aan het bewerkingsoppervlak van de hoofdas kan voorkomen. De ophangzitting brengt de kracht respectievelijk over op de binnenste en buitenste consoles en drijft de twee rollen aan om rond de hoofdas te draaien, en de rollen draaien tegelijkertijd rond hun respectievelijke rolassen. De grondstoffen die in het vorige proces met water zijn gemengd, vallen van de centrale toevoertrechter aan de bovenkant van de apparatuur naar de voorkant van de binnenste rol. Nadat het door de binnenste rol is verpletterd en vermalen, wordt het materiaal door de zwevende schraper op de buitenste rolbaan geschraapt en gaat het door de buitenste rol. Na het rollen worden de grondstoffen door de gaten van de zeefplaat gerold en geëxtrudeerd om het breken, mengen, malen en kneden van verschillende grondstoffen te voltooien.

Structurele kenmerken

Deze serie natte panmolen bestaat voornamelijk uit motor, reductiekast, transmissie-asdeel, frame-deel, ophangzitting-deel, interne en externe slijpwiel-deel, slijpschijf-deel, schraapdeel en afvoerbandtransporteur en andere onderdelen.

De algehele structuur van deze serie natte panmolens is compact en de hydraulische koppeling wordt gebruikt om de krachtoverbrenging tussen de motor en de reductiekast te realiseren. Het voordeel is dat de startimpact klein is en dat de overbelastingsbeveiliging van de motor en de reductiekast kan worden gerealiseerd om de levensduur te verlengen.

De rol is een van de belangrijkste onderdelen van de panmolen, dus de binnenste en buitenste rolringen van de rol zijn gemaakt van hoogchroom gietstaal. Omdat hoogchroom gietstaal een goede slijtvastheid en een hoge materiaalopbrengst heeft, wordt de levensduur van de rolring verbeterd. Evenzo zijn de voeringplaat en de afvoerzeefplaat van de panmolen ook gemaakt van hoogmangaanlegering. De hoofdas van de walsmolen is een belangrijk onderdeel voor het overbrengen van kracht, dus naast het selecteren van gelegeerd gehard en ontlaten staal met betere uitgebreide mechanische eigenschappen, zijn er strikte warmtebehandelingsprocessen en kwaliteitsinspecties uitgevoerd. Bovendien zijn de lagers en oliekeerringen die nodig zijn voor alle componenten gemaakt van hoogwaardige binnenlandse producten en is de hele machine van hoge kwaliteit, goede prestaties en een lange levensduur.

Klei baksteen natte panmolen/natte slijpmolen voor baksteenproductie

Natte panmolen technische parameters:

Klei baksteen natte panmolen/natte slijpmolen voor baksteenproductie
