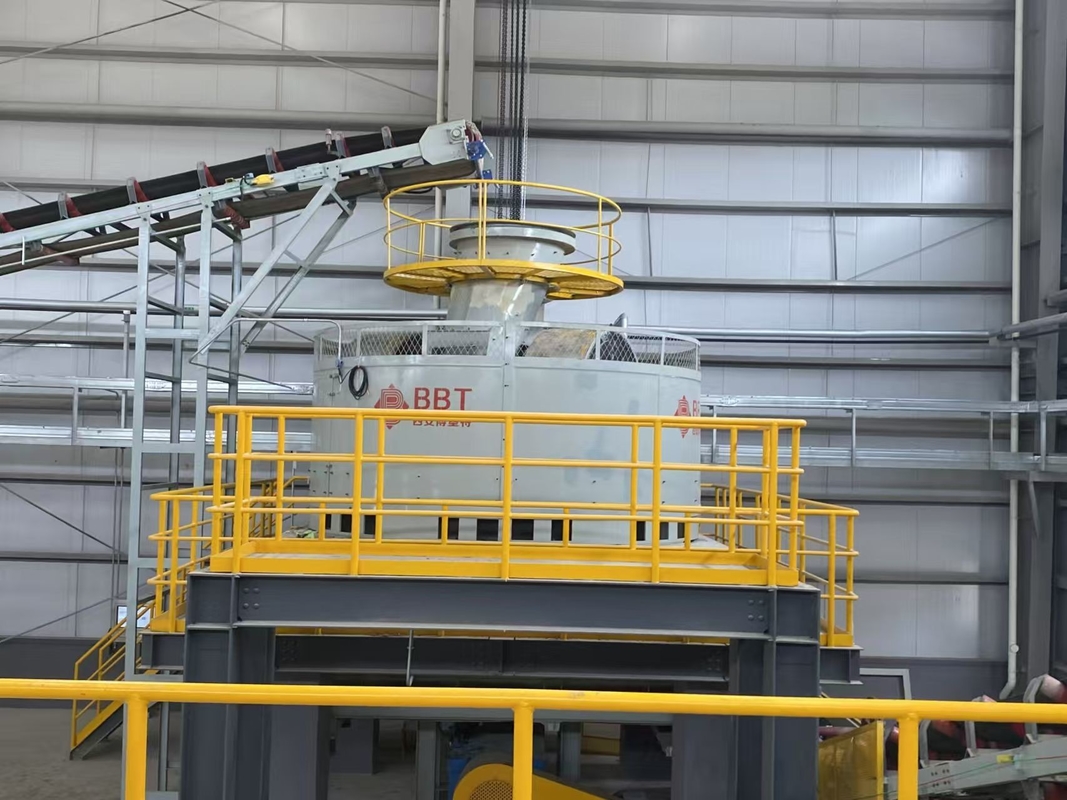

Machines voor het bereiden van grondstoffen voor bakstenenfabrieken

Machines voor het bereiden van grondstoffen voor bakstenenfabrieken

Wet pan mill is een nieuw product ontwikkeld door ons bedrijf op basis van het absorberen van de geavanceerde ervaring van vergelijkbare producten in het buitenland, en het bezet een leidende positie onder vergelijkbare producten in China.De machine heeft een redelijke structuur, is stabiel in werking, heeft weinig storingen en is gemakkelijk te bedienen en onderhouden.Het wordt hoofdzakelijk gebruikt voor de behandeling van grondstoffen in het productieproces van gesinterde bakstenen met steenkoolgangHet heeft de functies van het verpletteren, slijpen, kneden en mengen.de algemene technologische eigenschappen van de grondstoffen kunnen aanzienlijk worden verbeterd, en kan een hogere kwaliteit gesinterde producten worden geproduceerd.

Specificaties voor natte pannemolen TWPM-185:

Effectieve diameter van de rollen 1850 mm

natte pannemolen van de TWPM-serie

Werkingsbeginsel en structurele kenmerken

Werkingsbeginsel

De elektromotor zorgt voor de aandrijving en de elektromotor stuwt de hydraulische koppeling aan om de elektromotor zonder belasting en stabiel te starten.Het vermogen wordt door de katrol naar de reducer overgedragen, en de reducer stuwt de hoofdas om door te draaien

de koppeling: de hoofdas en de ophangstoel zijn verbonden door een uitbreidingsmantel en de koppeloverdracht wordt gerealiseerd door de wrijving tussen de uitbreidingsmantel,de hoofdas en de ophangstoelHet voordeel is dat het gemakkelijk te installeren en te demontagen is en dat het overbelastingbescherming voor de hoofdas kan realiseren en schade aan het verwerkingsoppervlak van de hoofdas kan voorkomen.De ophangstoel draagt het vermogen over naar de binnenste en de buitenste kantilevers respectievelijk, en drijft de twee rollen om te draaien rond de hoofdschacht, en de rollen draaien tegelijkertijd rond hun respectieve rolschachten.De grondstoffen gemengd met water in het vorige proces vallen van de centrale voeding hopper aan de bovenkant van de apparatuur naar de voorkant van de binnenrolNa het verpletteren en verpletteren van het materiaal door de binnenrol, wordt het door de zwevende schraper op de buitenrol geskraapt en door de buitenrol gehaald.de grondstoffen worden door de gaten van de zeepplaat gewalst en geëxtrudeerd om het verpletteren te voltooien, het mengen, slijpen en kneden van verschillende grondstoffen.

Structurele kenmerken

Deze serie van natte pan molen bestaat voornamelijk uit motor, reducer, transmissie as deel, frame deel, ophanging stoel deel, interne en externe slijpwiel deel, slijp schijf deel,met een gewicht van niet meer dan 10 kg.

De totale structuur van deze serie natte pannemolen is compact en de hydraulische koppeling wordt gebruikt om de krachtoverdracht tussen de motor en de reducer te realiseren.Het voordeel is dat de startinslag klein is., en de overbelastingbescherming van de motor en de reducer kan worden gerealiseerd om de levensduur te verlengen.

De rol is een van de belangrijkste onderdelen van de panmolen, zodat de binnen- en buitenrolringen van de rol zijn gemaakt van gietijzer met een hoog chroomgehalte.Aangezien gietijzer met een hoog chroomgehalte een goede slijtvastheid en een hoge materiaalopbrengst heeft, heeft het een hoge vermoeidheidOok de voeringsplaat en de ontladingszeefplaat van de pannemolen zijn van een hoog mangaan legering.De hoofdas van de wielmolen is een belangrijk onderdeel voor het overbrengen van vermogen, dus naast het selecteren van legering getemperd en gehard staal met betere alomvattende mechanische eigenschappen, zijn strenge warmtebehandelingsproces en kwaliteitscontrole uitgevoerd.Bovendien, zijn de lagers en olieverzegelingen die voor alle onderdelen nodig zijn, vervaardigd van binnenlandse hoogwaardige producten, en de hele machine is van hoge kwaliteit, goede prestaties en een lange levensduur.

Klei-bakstenen natte pannemolen/natte slijpmolen voor het maken van bakstenen

Technische parameters van de natte pannemolen:

Klei-bakstenen natte pannemolen/natte slijpmolen voor het maken van bakstenennatte pan molen klei baksteen fabriek randloper molen
