Van de de tunneloven van de kleibaksteen het projectontwerp door het bedrijf 2023 van China bbt

Volautomatische kleibaksteenfabriek, rode kleibakstenen, gebakken kleibaksteen tunnelkovenproject

Kleibaksteen tunnelkovenontwerp door China bbt company 2023 nieuw baksteenproject

Kleibaksteen tunnelkoven

Tunnelkoven heeft een rookafvoersysteem, recyclingsysteem, warmteterugwinningssysteem, koelsysteem en drukontlastingssysteem. Deze oven heeft de volgende kenmerken: grote sectie, hoge opbrengst, klein temperatuurverschil in de sectie, goed warmtebehoud. Ondertussen is het automatische besturingssysteem van de oven uitgerust om ervoor te zorgen dat de bakparameters stabiel zijn, zodat de bakkwaliteit gegarandeerd is.

Tunnelkovensysteem
De technologie kiest voor een platte plafond tunnelkoven. De tunnelkoven heeft een compleet systeem voor
rookafvoer, koeling, warmteafgifte, drukontlasting onder de ovenwagen, loop- en testsysteem. De bakcurve in de oven zal redelijker zijn door de aanpassing van die systemen.

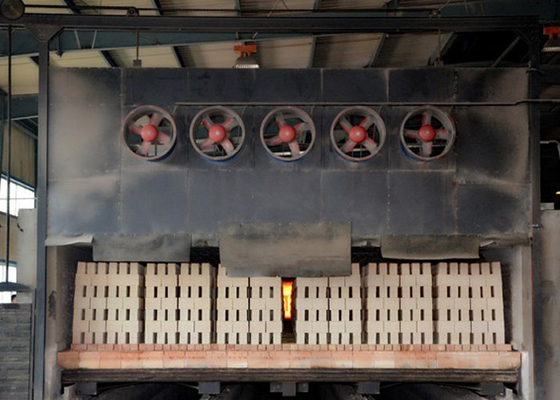

Er zijn ingangs- en uitgangsdeuren aan beide uiteinden van de tunnelkoven. Aan de ingangszijde is er een voorbereidingsruimte en een afscheidingsdeur tussen de voorbereidingsruimte en de ovenvoegzone. Zo wordt effectief voorkomen dat koude lucht binnendringt en wordt het baksysteem van de oven gewaarborgd.

Tunnelkovenstructuur
Rode baksteen wordt gelegd voor de voorverwarmingszone en de koelzone waar de temperatuur lager is dan 200ºC. De rest van het deel, de bakzone en de binnenste wand van de isolatiezone, nemen kleirefractaire baksteen aan. De klei-isolatiebakstenen worden gebruikt voor het leggen van het isolatiegebied. Ondertussen wordt refractair stoffen vilt (voor het relatieve deel van de temperatuurcurve boven 600 Celsius) of steenwolvilt gebruikt voor het vullen en worden rode bakstenen op de buitenmuur gelegd.
Koven dakconstructie: Eén ovenwagenruimte bleef in de lage temperatuurzone aan beide zijden, die een in-situ betonnen topplaat aanneemt. Voor andere posities, kleimateriaalplaat, hangerplaat door davit hangen onder H-type stalen balk door gegoten product. Beide zijden van de wand dragen het gewicht van de hoofdbalk. Hoog aluminium katoen, refractair vezelvilt, steenwolvilt, steenwolplaat worden op de refractaire hangerplaat geplaatst, die een complexe isolatielaag vormen. De scheur tussen de bovenplaat wordt beïnvloed door hoog aluminiumvezel. Hoogtemperatuur bindmiddel wordt opgevuld in de opening tussen de platen en wordt op de bovenkant van de isolatielaag geschilderd, om zo de ongevoeligheid van het materiaal en de duurzaamheid van de structuur te waarborgen.

Tunnelkoven kan kolen / gas / olie gebruiken als brandstof voor het bakken van kleibakstenen

Volautomatisch verbrandingssysteem voor kleibaksteen tunnelkoven

Kooltoevoermachines voor kleibaksteen tunnelkoven / hoffmanoven

Kleibaksteen tunnelkoven in aanbouw in Bangladesh

Kleibaksteen tunnelkoven van technische parameters:
