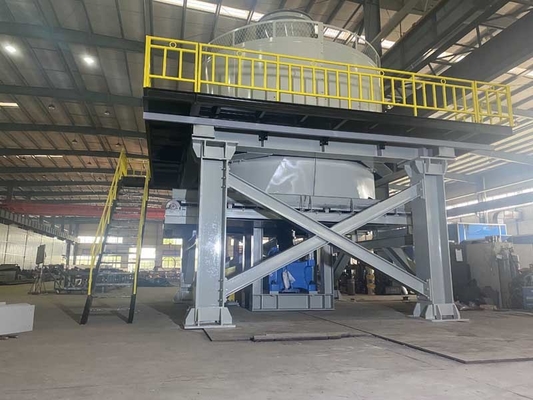

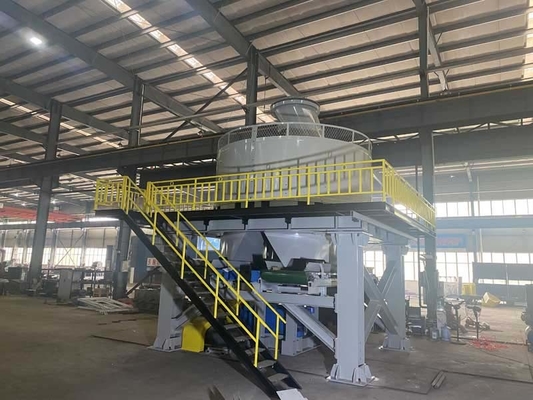

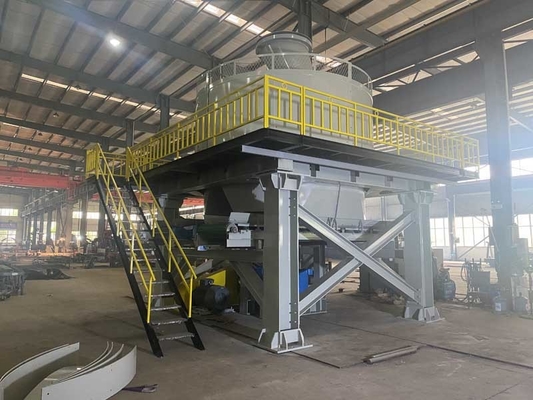

Nat Pan Mill voor verwerkingsmateriaal in de productielijn van de kleibaksteen
Nat Pan Mill is een nieuw die product door ons bedrijf op basis van het absorberen van de geavanceerde ervaring van gelijkaardige producten wordt ontwikkeld in het buitenland, en het verkeert in een belangrijke positie in binnenlandse gelijkaardige producten. De machine is redelijk, stabiel, laag in structuur in verrichting in mislukkingstarief en gemakkelijk te gebruiken en te handhaven. Het wordt hoofdzakelijk gebruikt voor grondstoffenverwerking in het productieproces van gesinterde bakstenen met steenkoolganggesteente, vliegas, schalie, klei en modder als belangrijkste grondstoffen. Het heeft de functies van het verpletteren, het malen, kneden, die zich etc. mengen. Nadat de grondstoffen worden gemalen en door deze machine verwerkt, kunnen de uitvoerige technologische prestaties van de grondstoffen beduidend worden verbeterd, en kunnen de betere kwaliteit gesinterde producten worden geproduceerd.
Essentiële onderdelen
Zeefplaat
De grondstof voor de zeefplaat is hoog mangaanstaal, module het ontwerpen, kan anti-draagt en ook met nieuwe reserveonderdelen gemakkelijk worden verwijderd.
Molen
De rol keurt een structuur goed dat de rolhuid van de hub gescheiden is, die als geheel door een wig-vorm sleutel wordt verbonden; het is geschikt om de huid te vervangen wanneer behoeften.
Rolhuid
De dikte van de rolhuid is 150 die mm, van het staal van de hoog-mangaan-chromiumlegering wordt gemaakt, dat en slijtage-weerstand met hoge weerstand is
Pan
Het is de roosterstructuur die door staalwol laste, die sterker is en kon het reusachtige effectsamenpersen dragen.
Structuursteun
Er is polyurethaan schokbrekend stootkussen tussen het platform en het reductiemiddel, dat wordt gebruikt om de effectkracht en de trilling van het materiaal tijdens verrichting te absorberen.
Nota: Van het structuur het steunen en onderhoud het platform is facultatief en
de klanten kunnen in lokaal lassen.
Hoofdschacht
De belangrijkste schacht wordt gemaakt van de smeedstukken van het legeringsstaal, en thermisch behandeld geweest, die met hoge weerstand heeft;
De moeheidsweerstand en kan grote radiale zonderlinge krachten dragen.
Motor&reducer
Een torsie-beperkte en hydraulische koppeling wordt gebruikt voor machtstransmissie tussen de belangrijkste motormotor en de inputschacht van het reductiemiddel, die effectief het reductiemiddel en de motor tegen het effect op de mechanische gedeelten wanneer het werken bij volledige lading beschermen; het belangrijkste reductiemiddel is uitgerust met een gedwongen smeringssysteem en een koelventilator.
Structuren van Pan Mills Supplier en Vervaardiging voor het Natte Materialenverwerking Malen
Het rollende mechanisme is eenvoudig te bouwen, gemakkelijk, niet strikt te handhaven met het voeden groottevereisten, materiaal zelf-gewicht, sterke algemene starheid, effectweerstand, en veilige en stabiele materiaalverrichting.
De hydraulische koppeling wordt gebruikt om de machtstransmissie tussen de motor en het reductiemiddel te realiseren, is het beginnende effect klein, en het reductiemiddel kan overbelastingsbescherming bieden en de levensduur verlengen.
De open/dichte de opsporingsschakelaar wordt van de inspectiedeur met elkaar verbonden met de van het hoofdmotorbegin/einde schakelaar om ervoor te zorgen dat het onderhoudspersoneel de machine kan handhaven wanneer de machine wordt tegengehouden.
Technische Parameters
| Nr. |
Punt |
TWPM185 |
TWPM200 |
| 1 |
Rolgrootte |
1850*700mm diameter*width |
2000*900mm diameter*width |
| 2 |
Roteer snelheid voor hoofdschacht |
≥13 t/min |
≥13 t/min |
| 3 |
Macht |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Efficiënte diameter van rollen |
1850mm |
2000mm |
| 5 |
Roterende snelheid |
≥29rpm |
≥29rpm |
| 6 |
Diameter voor het schermgat |
De aangepaste bouw |
De aangepaste bouw |
| 7 |
Productiecapaciteit |
40-50 m ³ /h |
60-90 m ³ /h |
| 8 |
Totaal gewicht van materiaal |
65200 kg |
70000 kg |
| 9 |
Afmetingen |
5300*4600*6500mm |
6700*6500*6700mm |
